FLIP-FLOP : D FLIP-FLOP 이해

이전 포스팅을 통해 S-R FLIP-FLOP(이하 SR FF)의 동작에 대해 이해했다.



2020/09/08 - [BSIM Model/회로지식] - FLIP-FLOP : S-R FLIP-FLOP 이해

FLIP-FLOP : S-R FLIP-FLOP 이해

이번 포스팅에선 D FLIP-FLOP(이하 D FF)을 SR FF의 동작을 이해한 것을 기반으로 해석할 것이다.

D FF의 Block diagram은 아래와 같다.





그리고 D FF는 SR FF에서 S, R 신호를 보수 관계로 인가해주고 이를 SR FF Block diagram으로 그리면 아래와 같다.





결국 D=S가 되고 SR FF 진리표에서 S, R 값이 같은 경우는 지워진다.

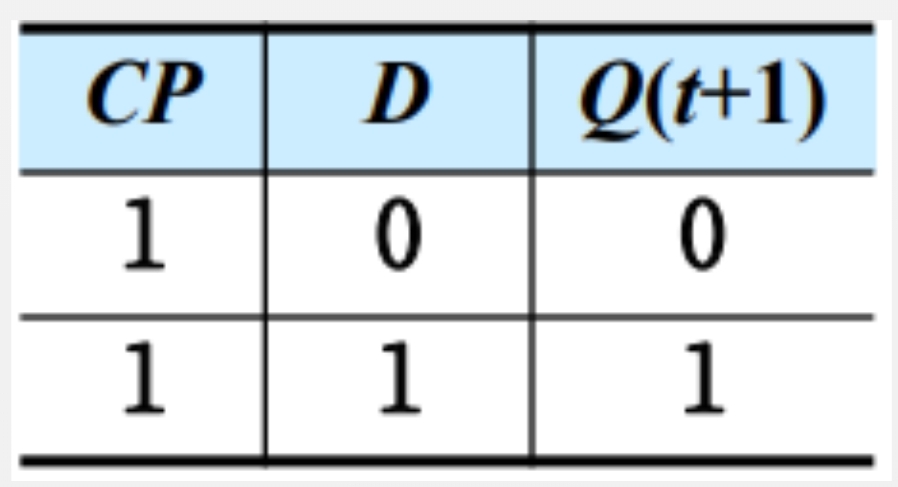

이것을 D FF 만을 위한 진리표로 바꿔주면 아래와 같다.





D FF의 타이밍도를 살펴보자.





D FF에 대한 동작 분석은 쉽게 끝났다.

JK FLIPFLOP도 있지만 당장 업무지식에 활용되지 않으므로 다음 언젠가 확인해보록 하겠다.
