8 bit ADC 회로 분석_개요

 이번 포스팅은 실제 업무에서 경험한 Analog 회로에 대해 분석할 것이며, 아래 block diagram은 실제 업무에서 본 것을 도식화것으로 설계자가 어떤 의도로 아래와 같이 구성했는지 모르겠다.(참고로 본인은 전자공학도이지만 회로 업무를 하지 않는다...)당황스럽게도 고객에게 문의가 들어오면 아래처럼 아무런 설명없이 회로를 던져주는게 대부분이다.



* 참고로 모르는 부분을 처음부터 공부하긴 힘들어 Top-Down 방식으로 Analog 회로 관련 지식을 정리하고자한다.



간략하게 알고 있는 조건은 Component별 조건은 아래에 적었다.



8-bit ADC Block diagram



# Component별 조건

1. VDD = 3.3V

2. R1 = 1k ohm // R2 = Open // R3 = 0 ohm // YT = 1.5 ohm // Rds,on = LDMOS On resistance

3. R5/R4 = R7/R6 = 50

4. Av(OPAMP Gain) = 50

5. Vx = 3mV // Vo = 700mV



위 조건에서 특이한 점은 순수 저항 대신에 LDMOS의 Rds,on을 사용한다는 점이다. LDMOS는 PMIC Tech에서 사용되는 소자로 PMIC 설계 block에서 Switch 소자로 주로 사용된다.(하지만 위 회로에서는 도무지 어떻게 사용이 된건지 정보가 부족하여 파악이 힘들다...)

아무튼 LDMOS의 Rds,on 특성이 설계에서 어떻게 사용되는지도 알아 볼 것이다.

---

8-bit ADC Block diagram은 아래에 표시했듯이 크게 3가지 section으로 나눌 수 있다.



1. Voltage Divider

2. OPAMP 피드백 루프

3. S/H 회로 및 8 bit ADC 회로

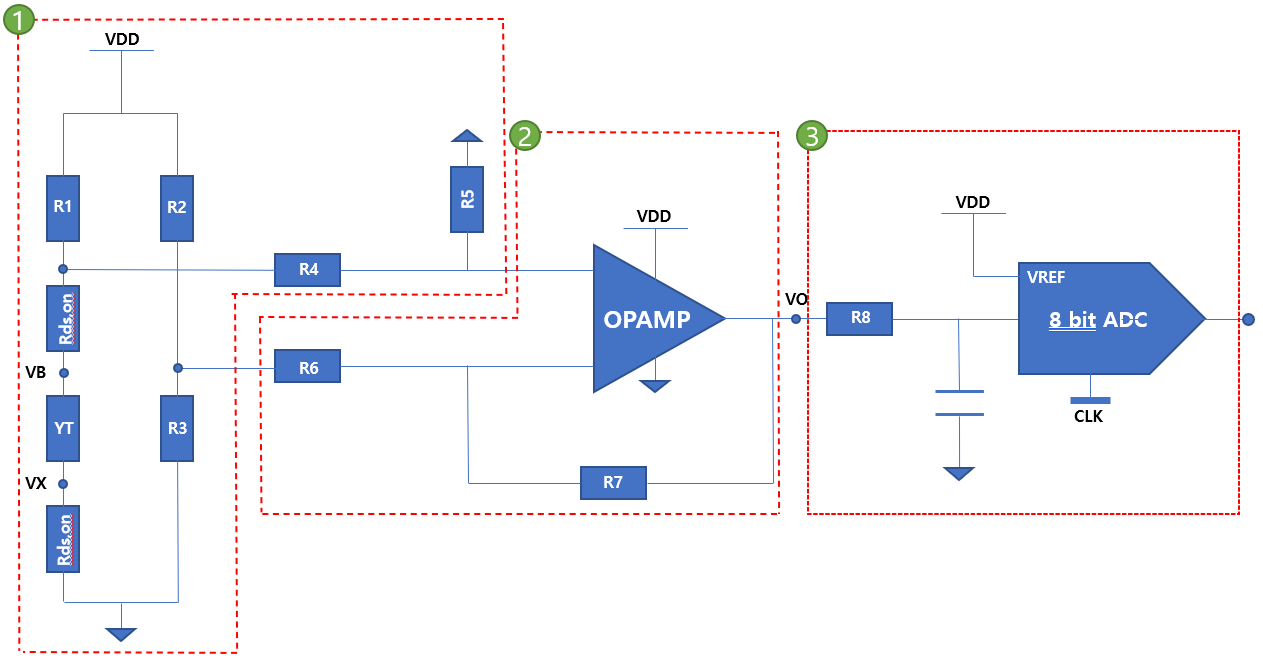

8-bit ADC Block diagram section별 구분



Section별 내용정리는 다음 포스팅에 이어서 작성하도록 하겠다.
